废热回收热泵热水机组是通过热泵机组消耗少量的电能，吸收排水中的热能进行游泳池设备温度转换，去加热蓄水箱中的冷水，实现低品位热能向高品位热能的转换，达到生活用水的需求。夏季，还可以通过热泵循环为室内提供免费的冷气。

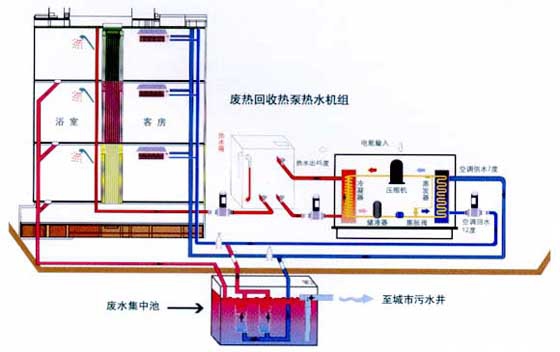

● 系统流程图:
● 性能特点:
(1)节能、环保、性能稳定、安装方便、经久耐用等。
(2)技术领先、热回收能效比高达1：6以上。
(3)安全措施周密：设有高温保护、低压保护、冰点保护、防冻保护、温感故障保护、水流不足保护、开机及延时保护、相序保护、过载保护等
适用于:洗浴行业及热水使用比较集中的任何场所。
● 废热回收热泵热水机组技术参数表
|
规格 |
SD-S5 |
SD-S10 |
SD-S15 |
SD-S20 |
SD-S30 |
SD-S40 |
|
|
制冷量/KW |
17.5 |
35 |
52.5 |
70 |
105 |
140 |
|
|
制热量/KW |
20.5 |
41 |
61.5 |
82 |
123 |
160 |
|
|
系统进水（循环冷水）温度℃ |
15℃ |
||||||
|
系统进水（循环热水）温度℃ |
45℃ |
||||||
|
污水温度℃ |
20℃ |
||||||
|
输入功率KW |
3.75 |
7.5 |
11.3 |
15 |
22.5 |
30 |
|
|
制冷剂 |
R22 |
||||||
|
压缩机 |
型式 |
进口封闭活塞 |
进口半封闭活塞 |
||||
|
最大工作电流（A） |
11 |
20 |
34 |
34 |
56 |
60 |
|
|
额定功率（W）Kw |
4.1 |
8 |
12 |
16 |
24 |
32 |
|
|
电源 |
380V 3N 50HZ |
||||||
|
水泵 |
型式 |
立式离心泵 |
|||||
|
额定功率（W） |
370 |
750 |
1500 |
2200 |
3000 |
4000 |
|
|
转数（rpm） |
2900 |
||||||
|
电源 |
380V 3N 50HZ |
||||||
|
蒸发器 |
型式 |
不锈钢铅焊板式 |
|||||
|
压力降（Kpa） |
<=35 |
||||||
|
污垢系数m2.℃/Km |
0.086 |
||||||
|
冷凝器 |
型式 |
不锈钢铅焊板式 |
|||||
|
压力降(Kpa) |
<=35 |
||||||
|
污垢系数m2.℃/Km |
0.086 |
||||||
|
热水量 |
T/日 |
14 |
33 |
44 |
66 |
98 |
120 |
以上数据是在环境干球温度20℃,湿球温度15℃,冷水15℃时实验所得。
● 废热回收热泵热水机组与其他常规热水设备的经济性比较
洗浴中心每天用水量为100吨为例：将15度的冷水加热至45度，需要消耗300万Kcal的热量，全年按照360天计算，需要消耗108000万Kcal的热量。
（1）能源热值比较
|
名称 |
热值 |
单位 |
热效率 |
实际热值 |
|
柴油锅炉 |
10300Kcal |
KG |
85% |
8755Kcal |
|
电锅炉 |
860Kcal |
KW |
95% |
817Kcal |
|
天然气锅炉 |
8500Kcal |
立方 |
85% |
7225Kcal |
|
燃煤锅炉 |
5000Kcal |
KG |
65% |
3250Kcal |
|
废热回收热水机组 |
860Kcal |
KW |
600% |
5160Kcal |
（2）能源消耗及费用
|
设备名称 |
实际热值 |
单位 |
消耗量 |
单价（元） |
每日费用 |
全年费用 |
|
柴油锅炉 |
8755Kcal |
KG |
343 |
6.20 |
2126.60 |
67,168.50 |
|
电锅炉 |
817Kcal |
KW |
3671 |
0.80 |
2936.80 |
765576.00 |
|
天然气锅炉 |
7225Kcal |
M3 |
415 |
2.80 |
1162.00 |
418320.00 |
|
燃煤锅炉 |
3250Kcal |
KG |
923 |
0.70 |
646.10 |
232596.00 |
|
废热回收热水机组 |
5160Kcal |
KW |
581 |
0.80 |
464.80 |
167328.00 |
（3）全年节约费用比较
|
比柴油锅炉节省 |
765576.00-167328.00=598248.00元 |
|
比电锅炉节省 |
1057248.00-167328.00=889920.00元 |
|
比天然气锅炉节省 |
418320.00-167328.00=250992.00元 |
|
比燃煤锅炉节省 |
232596.00-167328.00=65268.00元 |
（4）能源消耗及费用
|
设备名称 |
污染性 |
设备寿命 |
安全性 |
|
柴油锅炉 |
有 |
5年 |
有 |
|
电锅炉 |
无 |
5年 |
有 |
|
天然气锅炉 |
有 |
8年 |
有 |
|
燃煤锅炉 |
严重 |
3年 |
有 |
|
废热回收热水机组 |
无 |
15年 |
无 |
